Aufbau- und Abgleichtipps der Doppelacht /-quad

Bei der Dachmontage sind natürlich die einschlägigen Blitzschutzvorschriften zu beachten.

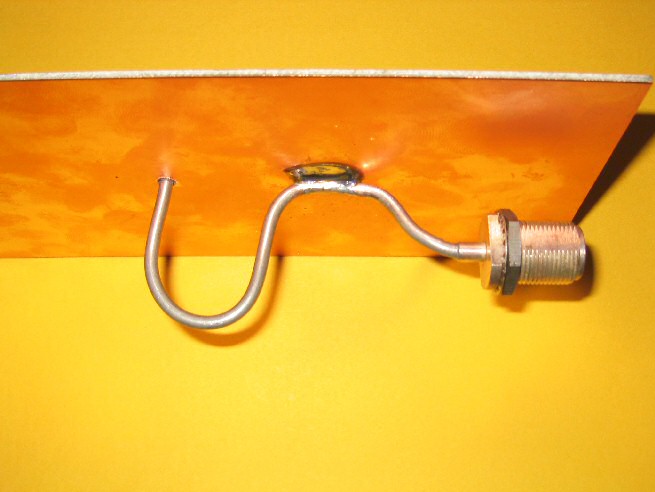

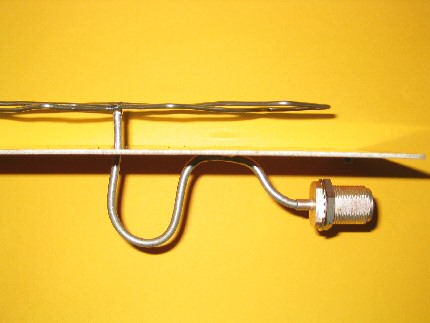

Als Anschlusskabel hat sich Semirigid   sehr gut bewährt. Dieses Kabel mit daran befindlichem N-Stecker findet man oft auf dem Flohmark für unter 2 Euro. Die Befestigung des Kabels sollte nicht am Loch direkt erfolgen, sondern in einem gewissen Abstand, wie man auf dem Bild erkennen kann.
Hierdurch kann man in der Abgleichphase den Abstand des Strahlers zum Refelktor optimal einstellen und so das beste SWR erzielen.
Wählt man das Reflektormatieral von Anfang an etwas größer als den Innendurchmesser des HT-Rohrs, so kann man sich Befestigungsschrauben fast sparen.

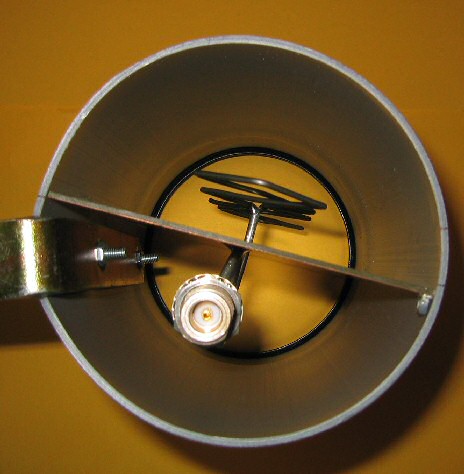

Die bessere Lösung, die Antenne zu befestigen ist aber direkt im Deckel des HT-Rohrs. Auf diese Weise kann man nach erfolgter Montage auf dem Dach nachträglich den Winkel der Antenne korrigieren.

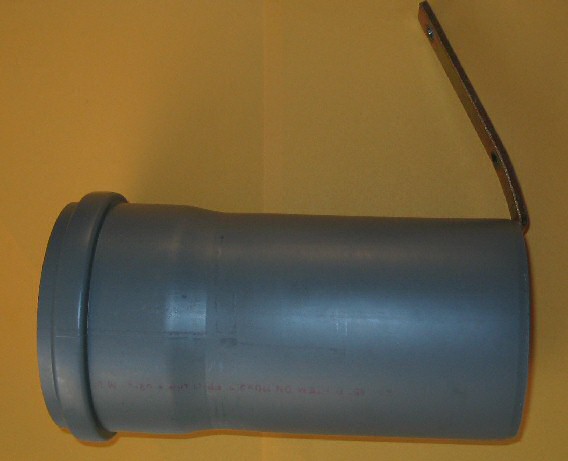

Unten am HT-Rohr angebracht ist ein Winkel, der die Dachschräge ausgleicht. Befestigt wird der Winkel direkt auf einer Dachlatte unter einem Ziegel, sodass kein Wasser eindringen kann.

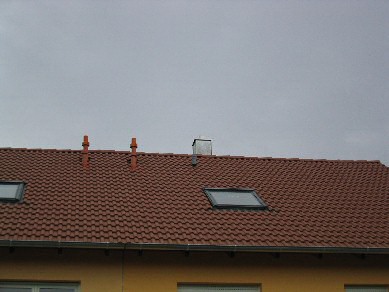

Wie man hier sieht, sieht man fast nichts. Die Antenne befindet sich direkt unter dem Kamin.

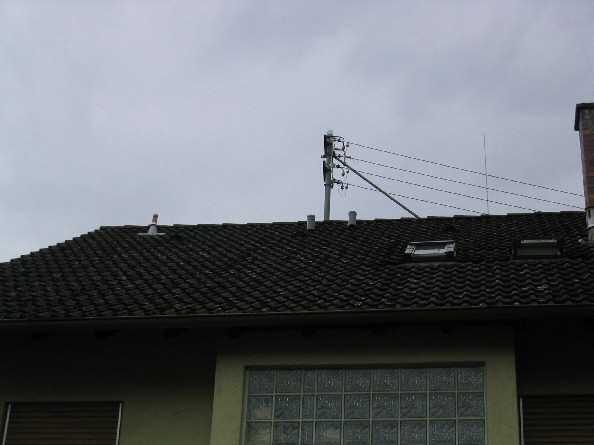

Auch hier sind die beiden Antennen (direkt unterhalb des Dachstenders) eher mit Lüftungsrohren zu verwechseln.
