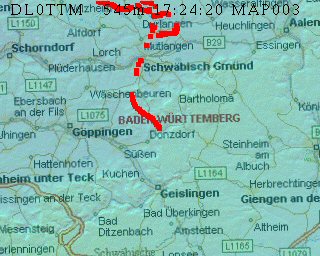

  Bild1, das wir via SSTV empfangen haben, hätte eigentlich noch die Landkarte die in Bild3 zu sehen ist enthalten sollen. Beim der Onlineerstellung des Bitmaps direkt vor dem Aussenden ist wohl ein Fehler aufgetreten, durch den dann die Darstellung nicht geklappt hat. In vielen Tests im Vorfeld hatten wir hier nie Probleme. Sehr schön kann man aber sehen, dass der im BMP gezeichnete Track mit dem Track in der Auswertung in Bild2 übereinstimmt. Bild4 zeigt einen Track, den wir in der Sinkphase auf der CF-Karte aufgezeichnet haben. Wie diese Grafik haben wir alle Bilder auf der CF-Karte aufgezeichnet, was uns Daten in der Größe von 51MB (unterteilt in Bilder der Kamera, Karten mit eingezeichneten Tracks sowie Diagramme) beschert hat.

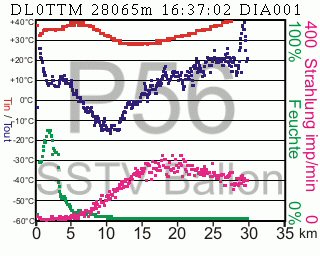

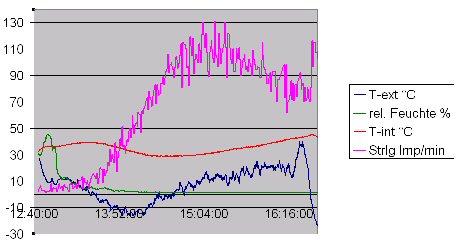

  Wie dem in SSTV ausgesandten Diagramm (Bild5) und den in Excel ausgewerteten Daten (Bild6), die von der CF-Card zu entnehmen waren, sehen kann ist trotz der beschränkten Auflösung des SSTV-Bitmaps gut die Genauigkeit zu erkennen. Die Werte sind in den für die Aussendung aufbereiteten Daten (links) mit den ausgewerteten Daten (rechts) deckungsgleich.
